端整流器的处理
。。目前，，，，服务器和通讯系统的效率提高大多是在整流器级进行的。。。。主流厂商的整流器效率为90%到96%。。。。整流效率可达98%，
，但其应用仍受到宽禁带器件和控制电路的可用性和成本的限制。
。。。除了效率
，，，，整流器的功率密度也是数据中心设计的一个关键要求。。更高的整流功率密度将释放更多的空间安装服务器。。
。。

整流器由调节功率因数级(PFC)和隔离的DC/DC变换器组成。。。为了达到98%的整流效率，
，PFC和DC/DC都需要运行在99%的效率水平
。。。 传统的峰值效率约为97.5%的PFC已经不适合这种设计。
。
。。无桥PFCs成为新一代整流器设计的唯一选择。。。目前产品中有两种不同的无桥PFCs拓扑
，，，如下所示。。

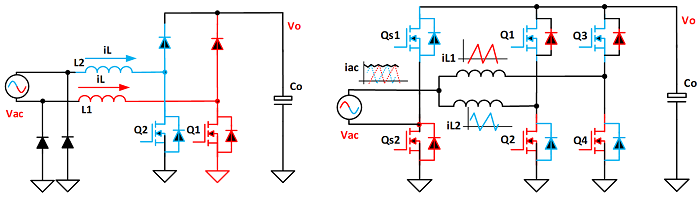

Dual-Boost 无桥 PFC                                      ZVS  CRM  交错图腾柱PFC

双路升压式功率因数校正本质上是由两个升压转换器组成的。。。。一个工作在交流正周期和另一个工作在交流负周期。。。它将功率处理路径上的半导体器件数量从传统的3个减少到2个，，，从而提高了效率。。
。这种拓扑的优点是控制简单。。。传统的PFC控制器稍微调整就可以应用在这个拓扑中。。。
。缺点是需要两个升压电感，
，这会增加BOM成本和影响功率密度的提升。。由于升压电感电流纹波高和EMI滤波器设计的困难
，，，单相CRM(临界电流模式)PFC的功率处理能力非常有限(< 500W)。。功率超过500W的ZVS CRM PFC拓扑通常采用两相交错
。。通过将两相的开关周期错位180度，，，电流纹波可以相互抵消，，总的纹波可以减小到可接受的范围。。

随着碳化硅和氮化镓的成熟和成本的降低，，，，整流器设计可以采用更优越和更简单的拓扑，，以实现96% +的整机效率和工作在更高的开关频率。
。以下是CCM(连续电流模式)的图腾柱 PFC，
，，，很适合千瓦级的整流设计。。。。

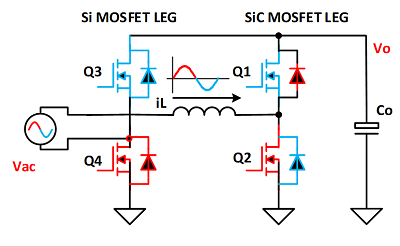

CCM 图腾柱 PFC

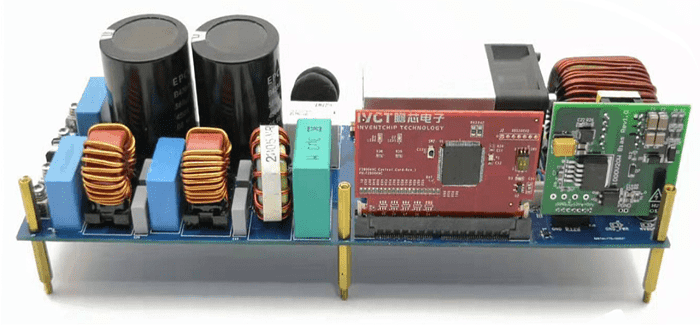

IVCT开发了2.5kW图腾柱PFC参考设计。。。以下是参考设计照片和关键测试数据。。。（IVCT-REF00001）

2.5kW 图腾柱 PFC 参考设计

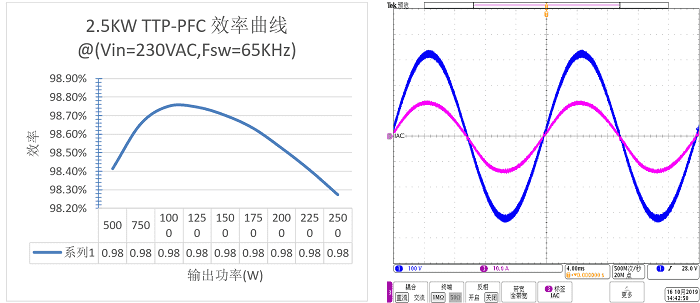

2.5kW 图腾柱 PFC 参考设计效率                             图腾柱 PFC 电流和电压波形

对于DC/DC级，，，半桥和全桥LLC拓扑用得很普遍。。。。有两个主要原因使工业介从移相全桥拓扑转到LLC拓扑。。LLC拓扑的主要优点是可以实现满负荷范围原边ZVS和宽负荷范围副边ZCS
。
。。
。副边不需要电感，
，，
，12V或48V服务器/电信输出，，，，可采用同步整流电路，，，，极大地降低导通损耗。。这些优点使得LLC更合适于99%以上效率的变换器设计。。由于LLC变换器输出电流纹波大，，，，在大电流输出设计中，
，常采用交错LLC结构来降低输出电压纹波，，，，减轻输出滤波电容的自热
。。。
